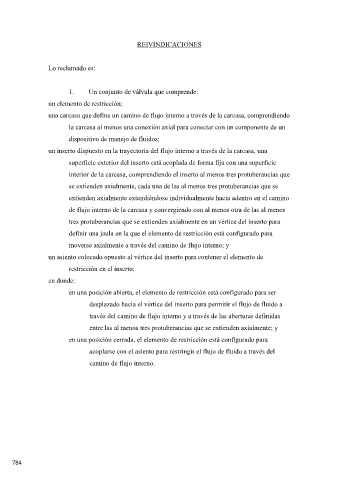

REIVINDICACIONES
Lo reclamado es:
1. Un conjunto de válvula que comprende:
un elemento de restricción;
una carcasa que define un camino de flujo interno a través de la carcasa, comprendiendo
la carcasa al menos una conexión axial para conectar con un componente de un
dispositivo de manejo de fluidos;
un inserto dispuesto en la trayectoria del flujo interno a través de la carcasa, una
superficie exterior del inserto está acoplada de forma fija con una superficie
interior de la carcasa, comprendiendo el inserto al menos tres protuberancias que
se extienden axialmente, cada una de las al menos tres protuberancias que se
extienden axialmente extendiéndose individualmente hacia adentro en el camino
de flujo interno de la carcasa y convergiendo con al menos otra de las al menos
tres protuberancias que se extienden axialmente en un vértice del inserto para
definir una jaula en la que el elemento de restricción está configurado para
moverse axialmente a través del camino de flujo interno; y
un asiento colocado opuesto al vértice del inserto para contener el elemento de
restricción en el inserto;
en donde:
en una posición abierta, el elemento de restricción está configurado para ser
desplazado hacia el vértice del inserto para permitir el flujo de fluido a
través del camino de flujo interno y a través de las aberturas definidas
entre las al menos tres protuberancias que se extienden axialmente; y
en una posición cerrada, el elemento de restricción está configurado para
acoplarse con el asiento para restringir el flujo de fluido a través del
camino de flujo interno.
