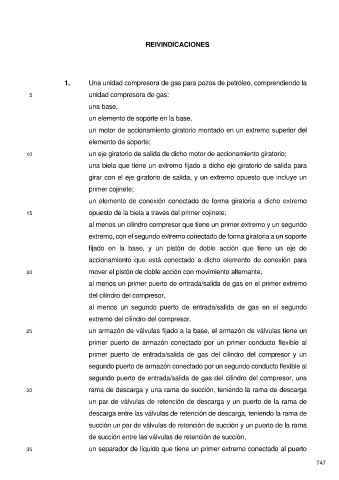

REIVINDICACIONES
1. Una unidad compresora de gas para pozos de petróleo, comprendiendo la
5 unidad compresora de gas:
una base,
un elemento de soporte en la base,
un motor de accionamiento giratorio montado en un extremo superior del
elemento de soporte;
10 un eje giratorio de salida de dicho motor de accionamiento giratorio;
una biela que tiene un extremo fijado a dicho eje giratorio de salida para
girar con el eje giratorio de salida, y un extremo opuesto que incluye un
primer cojinete;
un elemento de conexión conectado de forma giratoria a dicho extremo
15 opuesto de la biela a través del primer cojinete;
al menos un cilindro compresor que tiene un primer extremo y un segundo
extremo, con el segundo extremo conectado de forma giratoria a un soporte
fijado en la base, y un pistón de doble acción que tiene un eje de
accionamiento que está conectado a dicho elemento de conexión para
20 mover el pistón de doble acción con movimiento alternante,
al menos un primer puerto de entrada/salida de gas en el primer extremo
del cilindro del compresor,
al menos un segundo puerto de entrada/salida de gas en el segundo
extremo del cilindro del compresor,
25 un armazón de válvulas fijado a la base, el armazón de válvulas tiene un
primer puerto de armazón conectado por un primer conducto flexible al
primer puerto de entrada/salida de gas del cilindro del compresor y un
segundo puerto de armazón conectado por un segundo conducto flexible al
segundo puerto de entrada/salida de gas del cilindro del compresor, una
30 rama de descarga y una rama de succión, teniendo la rama de descarga
un par de válvulas de retención de descarga y un puerto de la rama de
descarga entre las válvulas de retención de descarga, teniendo la rama de
succión un par de válvulas de retención de succión y un puerto de la rama
de succión entre las válvulas de retención de succión,
35 un separador de líquido que tiene un primer extremo conectado al puerto
