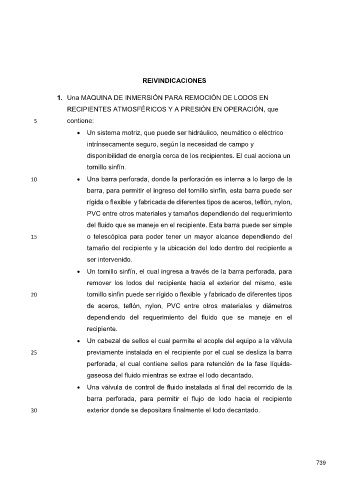

REIVINDICACIONES

1. Una MAQUINA DE INMERSIÓN PARA REMOCIÓN DE LODOS EN
RECIPIENTES ATMOSFÉRICOS Y A PRESIÓN EN OPERACIÓN, que

5 contiene:
 Un sistema motriz, que puede ser hidráulico, neumático o eléctrico

intrínsecamente seguro, según la necesidad de campo y
disponibilidad de energía cerca de los recipientes. El cual acciona un

tornillo sinfín.
10  Una barra perforada, donde la perforación es interna a lo largo de la

barra, para permitir el ingreso del tornillo sinfín, esta barra puede ser

rígida o flexible y fabricada de diferentes tipos de aceros, teflón, nylon,
PVC entre otros materiales y tamaños dependiendo del requerimiento
del fluido que se maneje en el recipiente. Esta barra puede ser simple

15 o telescópica para poder tener un mayor alcance dependiendo del

tamaño del recipiente y la ubicación del lodo dentro del recipiente a
ser intervenido.

 Un tornillo sinfín, el cual ingresa a través de la barra perforada, para
remover los lodos del recipiente hacia el exterior del mismo, este

20 tornillo sinfin puede ser rígido o flexible y fabricado de diferentes tipos
de aceros, teflón, nylon, PVC entre otros materiales y diámetros

dependiendo del requerimiento del fluido que se maneje en el
recipiente.

 Un cabezal de sellos el cual permite el acople del equipo a la válvula
25 previamente instalada en el recipiente por el cual se desliza la barra

perforada, el cual contiene sellos para retención de la fase líquida-
gaseosa del fluido mientras se extrae el lodo decantado.

 Una válvula de control de fluido instalada al final del recorrido de la

barra perforada, para permitir el flujo de lodo hacia el recipiente
30 exterior donde se depositara finalmente el lodo decantado.
