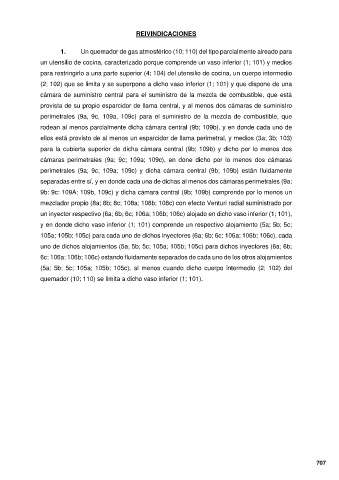

REIVINDICACIONES

1. Un quemador de gas atmosférico (10; 110) del tipo parcialmente aireado para

un utensilio de cocina, caracterizado porque comprende un vaso inferior (1; 101) y medios
para restringirlo a una parte superior (4; 104) del utensilio de cocina, un cuerpo intermedio

(2; 102) que se limita y se superpone a dicho vaso inferior (1; 101) y que dispone de una
cámara de suministro central para el suministro de la mezcla de combustible, que está
provista de su propio esparcidor de llama central, y al menos dos cámaras de suministro

perimetrales (9a, 9c, 109a, 109c) para el suministro de la mezcla de combustible, que
rodean al menos parcialmente dicha cámara central (9b; 109b), y en donde cada uno de

ellos está provisto de al menos un esparcidor de llama perimetral, y medios (3a; 3b; 103)
para la cubierta superior de dicha cámara central (9b; 109b) y dicho por lo menos dos
cámaras perimetrales (9a; 9c; 109a; 109c), en done dicho por lo menos dos cámaras

perimetrales (9a; 9c; 109a; 109c) y dicha cámara central (9b; 109b) están fluidamente
separadas entre sí, y en donde cada una de dichas al menos dos cámaras perimetrales (9a:
9b: 9c: 109A; 109b, 109c) y dicha cámara central (9b; 109b) comprende por lo menos un

mezclador propio (8a; 8b; 8c; 108a; 108b; 108c) con efecto Venturi radial suministrado por
un inyector respectivo (6a; 6b; 6c; 106a; 106b; 106c) alojado en dicho vaso inferior (1; 101),
y en donde dicho vaso inferior (1; 101) comprende un respectivo alojamiento (5a; 5b; 5c;

105a; 105b; 105c) para cada uno de dichos inyectores (6a; 6b; 6c; 106a; 106b; 106c), cada
uno de dichos alojamientos (5a; 5b; 5c; 105a; 105b; 105c) para dichos inyectores (6a; 6b;

6c; 106a; 106b; 106c) estando fluidamente separados de cada uno de los otros alojamientos
(5a; 5b; 5c; 105a; 105b; 105c), al menos cuando dicho cuerpo intermedio (2; 102) del
quemador (10; 110) se limita a dicho vaso inferior (1; 101).
